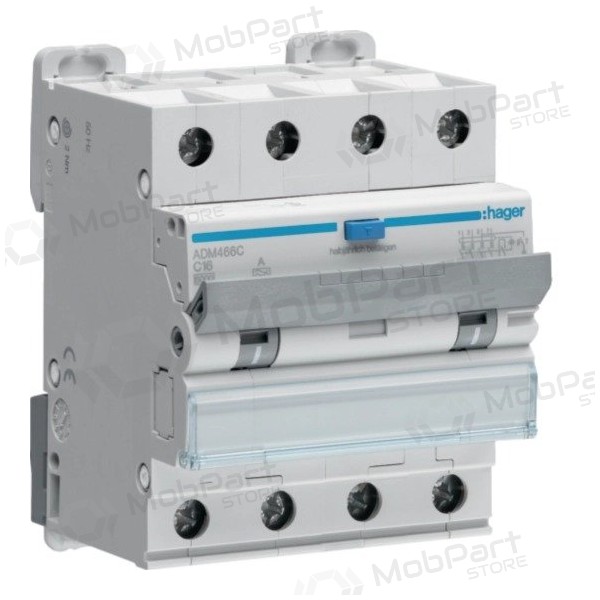

Relé de corrente de fuga com disjuntor automático Hager ADM466C (4P, 16A, C, tipo A, 30mA, 6kA)

Descrição

Hager ADM466C – um disjuntor diferencial residual, projetado para proteção de circuitos elétricos contra sobrecorrentes e correntes de fuga. Este dispositivo de 4P, 16A, tipo C, possui uma capacidade nominal de interrupção de curto-circuito de 6 kA, garantindo proteção confiável contra altas correntes de curto-circuito. O tipo A do disjuntor diferencial residual (RCBO) permite a detecção de correntes de fuga alternadas e contínuas pulsantes, e a sua construção é compatível com quadros de distribuição convencionais.

Especificação

• Tipo: Disjuntor diferencial residual (RCBO)
• Modelo: ADM466C
• Número de polos: 4P
• Corrente nominal: 16 A
• Característica: C
• Corrente de fuga diferencial nominal Idn: 30 mA
• Capacidade nominal de interrupção de curto-circuito Icn (400 V AC): 6 kA
• Tipo de corrente residual: A (adequado para corrente alternada e corrente contínua pulsante)
• Tensão nominal de operação Ue: 230–400 V
• Tensão nominal de isolamento Ui: 500 V
• Tensão nominal de impulso suportável Uimp: 4000 V
• Frequência: 50 Hz
• Classe de limitação de energia I²t: 3
• Temperatura de operação: –25 a +40 °C
• Altura: 84 mm
• Largura: 71 mm
• Profundidade: 70 mm
• Número de módulos: 4
• Tipo de ligação: Terminais de parafuso
• Secção transversal do condutor (rígidos): 1–25 mm²
• Secção transversal do condutor (flexíveis): 1–16 mm²
• Classe de proteção IP: IP2X
• Perda total de potência em In: 10.90 W

Fabricante

🔗 Link do Fabricante

Documentos / Certificados

🔗 Declaração CE

Perguntas Frequentes (FAQ)

Para que serve o Hager ADM466C?

O disjuntor diferencial residual (RCBO) Hager ADM466C é projetado para proteger circuitos elétricos contra sobrecorrentes (curto-circuito e sobrecarga) e correntes de fuga, que podem causar choque elétrico ou incêndio.

O que torna a detecção de corrente de fuga tipo A especial?

A detecção de corrente de fuga tipo A permite que o dispositivo identifique não apenas as correntes de fuga alternadas, mas também as correntes contínuas pulsantes. Isso é crucial em instalações modernas, onde são utilizados dispositivos eletrônicos com componentes de corrente contínua.

O Hager ADM466C é adequado para instalação em sistemas padrão?

Sim, o Hager ADM466C é compatível com quadros de distribuição convencionais e é montado de acordo com os sistemas DIN padrão, garantindo uma integração simples e confiável em instalações elétricas existentes ou novas.
